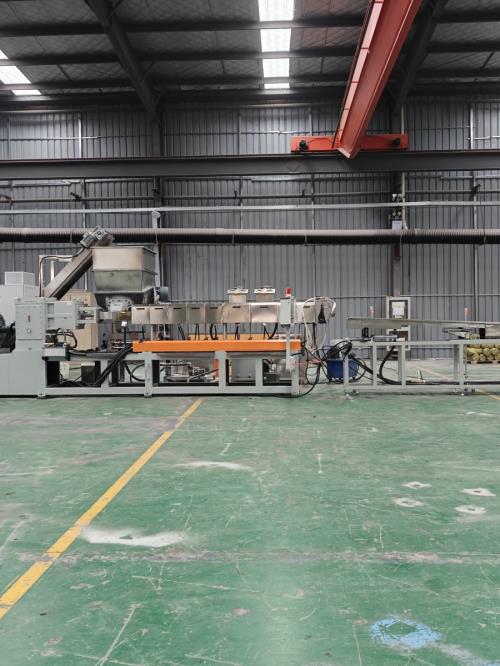

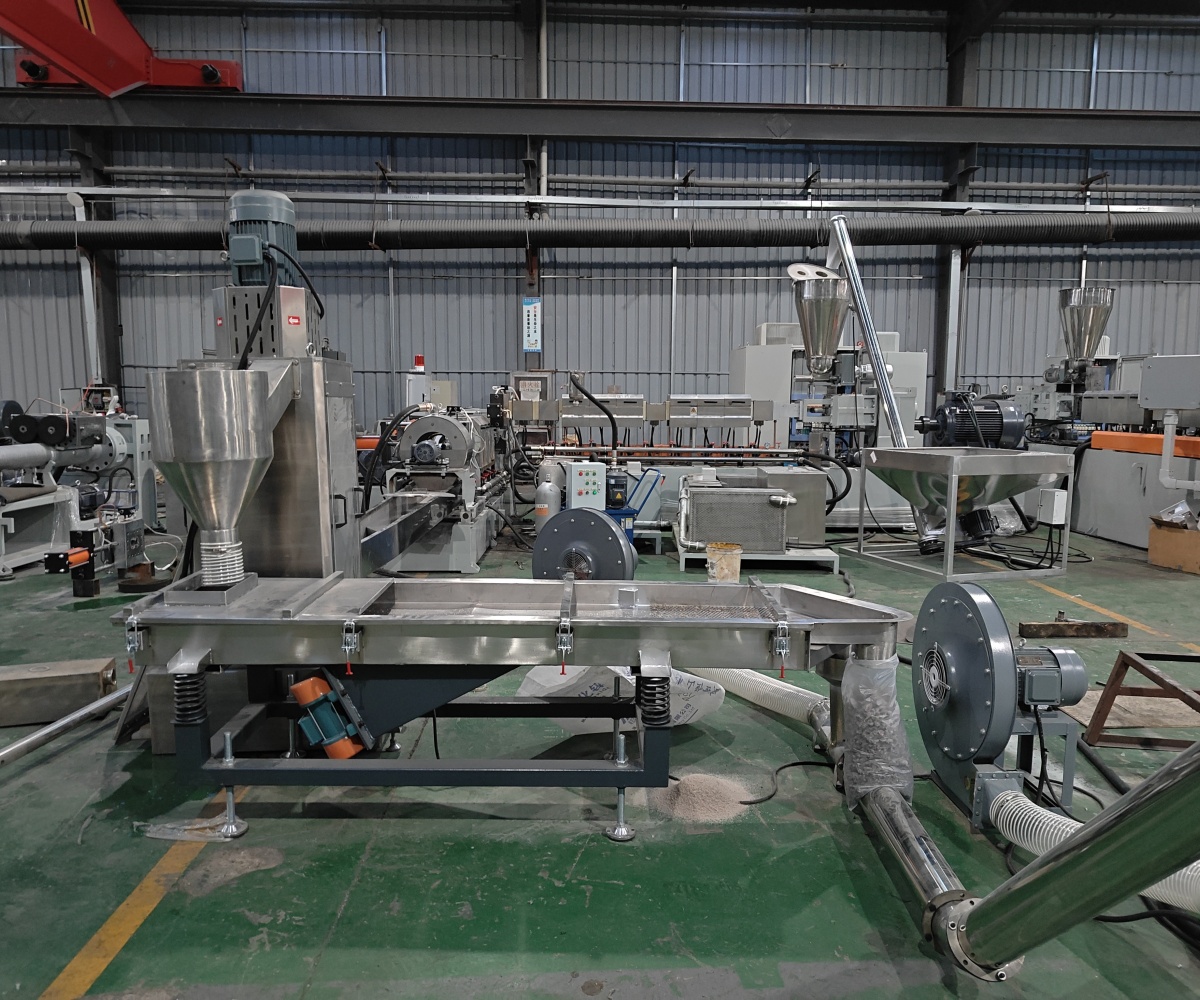

雙螺桿造粒機_雙螺桿造粒機_佳德智能裝備科技有限公司 雙螺桿造粒機的配置單：JDL-75D雙螺桿擠出機
一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色Ⅱ、造粒工藝：螺旋上料機-----單螺桿計量式喂料——-JDL-75D雙螺桿擠出機----緩沖區---—液壓板式放料閥——輸送帶-----自動稱重系統----自動加熱系統-------不銹鋼料斗-------主機采用：PLC控制Ⅲ、作業物料：PET瓶片+50%木炭粉 產 量：450-600/小時（作業條件不同，產量稍有不同）
（一）單螺桿喂料系統
1)單螺桿喂料機； 電機功率：1.5kw；“杰特或羅賓康”變頻調速器；
2）料斗里面加V攪拌，電機功率：0.37KW,轉速：1-2轉/分鐘
3）螺旋上料機，加大型，料斗能裝1.5鍋高混機料，螺旋上料機電機：1.5KW
（二） JDL-75D雙螺桿擠出機
1、D型高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）
2. 減速箱冷卻系統；
1）減速箱冷卻系統油泵功率：0.75kw；采用板式交換器一件，交換能力：3平方
3、主機
1）交流電機；功率：132kw采用：“蒙特或杰特”電機，變頻器采用：杰特或羅賓康變頻調速器
4、螺桿:特殊螺桿
1）直徑：φ71mm；長徑比48:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；
2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；
3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；
5、料筒
1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；共十二節，L=2900mm/節，第一節筒體為進料筒體,第六十節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻；
2）加熱區段：進料區不加熱，其他采用優質鑄鋁加熱器。
6、水冷卻系統
1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，
2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式熱交換器2個,每個3平方
3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）假如不按照規定放防凍液,會導 致鋁制冷卻器漏水,不在保修內
7.水循環真空泵，
1）水循環真空泵功率：5.5KW,真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；
8、液壓板式液壓放料閥：
1）換網器，板式過濾自動換網器，流量截面為圓形；
2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）
